Пример 3-х уровневого складского мезонина

15.01.2014

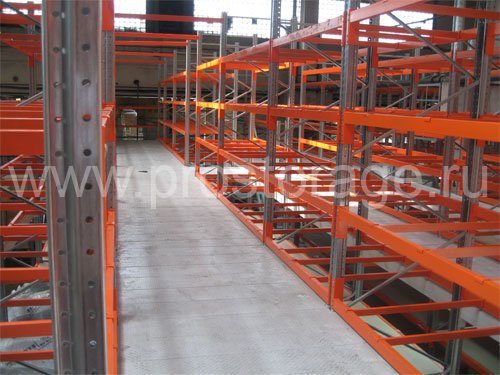

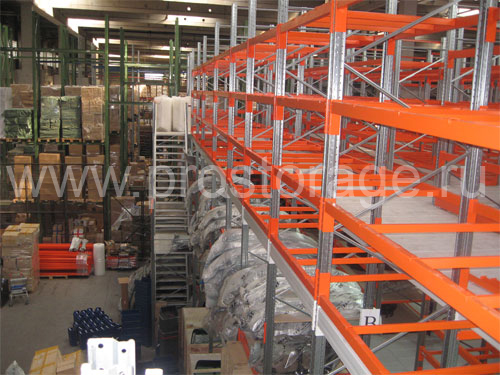

Компанией «Сторэдж» спроектирован, изготовлен и установлен трёхуровневый полочный мезонин Prostor. Вертикальные рамы данной стеллажной конструкции являются несущими не только для перекрытий этажей мезонина, но и для полок самих стеллажей на каждом уровне. Это позволяет существенно упростить конструкцию и снизить её стоимость. Многоуровневая стеллажная система установлена на складе, предназначенном для хранения автозапчастей.

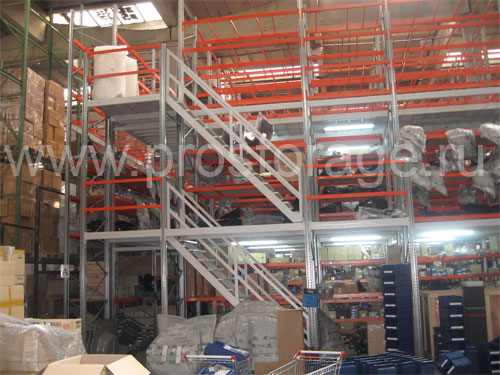

«СторЭдж» системы хранения - Пример 3-х уровневого складского мезонина

«СторЭдж» системы хранения - Пример 3-х уровневого складского мезонина

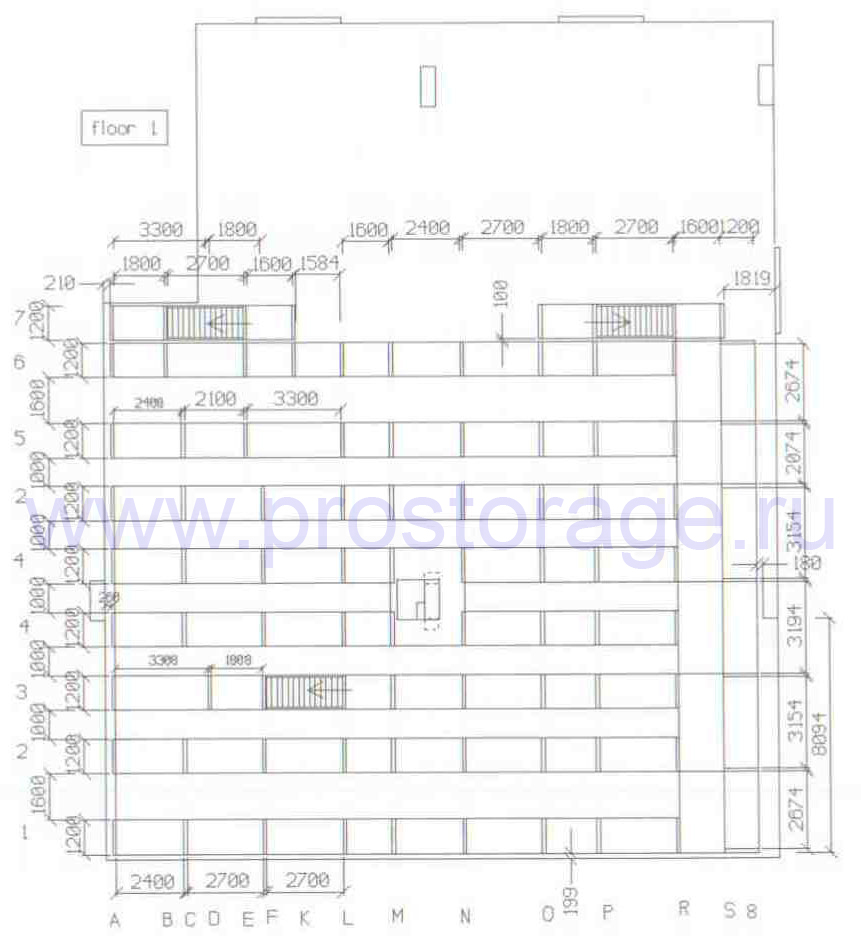

Высота стеллажной конструкции - 8 500 мм
Количество этажей мезонина - 3
Площадь пятна застройки в помещении склада – 440 кв. м
Данная конструкция не требует согласований с органами архитектурного и строительного надзора.

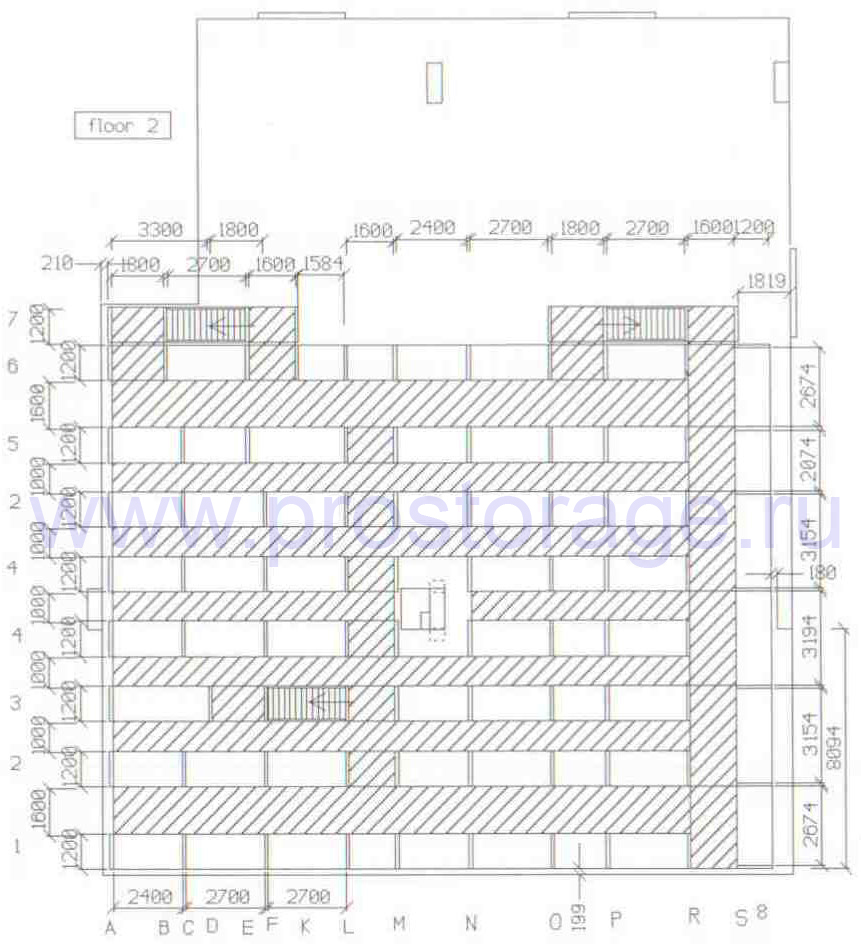

Мезонин оборудован тремя лестницами с перилами, двумя внешними и одной внутренней. Высота перекрытий 2 этажа от уровня пола 2800 мм, 3 этажа-5600 мм. В центре мезонина через все этажи проходит опора кровли здания.

В качестве настила пола 2-го и 3-го этажей используются наборные металлические элементы с дополнительными рёбрами жесткости. Каждый наборный элемент изготовлен из рифлёного металлического листа толщиной 3 мм. Максимальная нагрузка на квадратный метр перекрытия мезонина составляет 350 кг. Настил, балки пола и лестницы окрашены порошковой краской серого цвета (RAL7035). Рамы мезонина изготовлены из оцинкованной стали.

Ширина проходов между стеллажами мезонина составляет 1200 мм, за исключением крайних по периметру проходов и центрального, у которых ширина 1600 мм. Это обусловлено тем, что на крайних рядах стеллажей будут храниться крупногабаритные грузы, а для работы с ними нужны более широкие проходы.

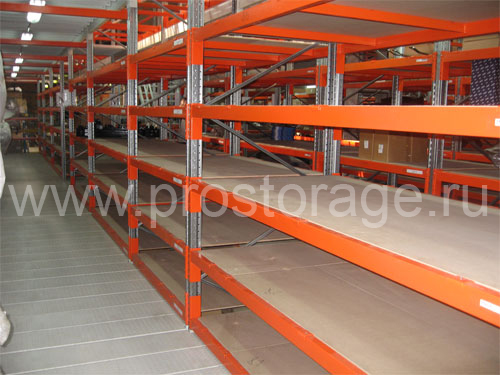

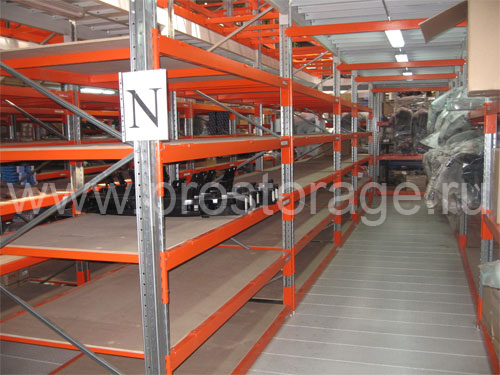

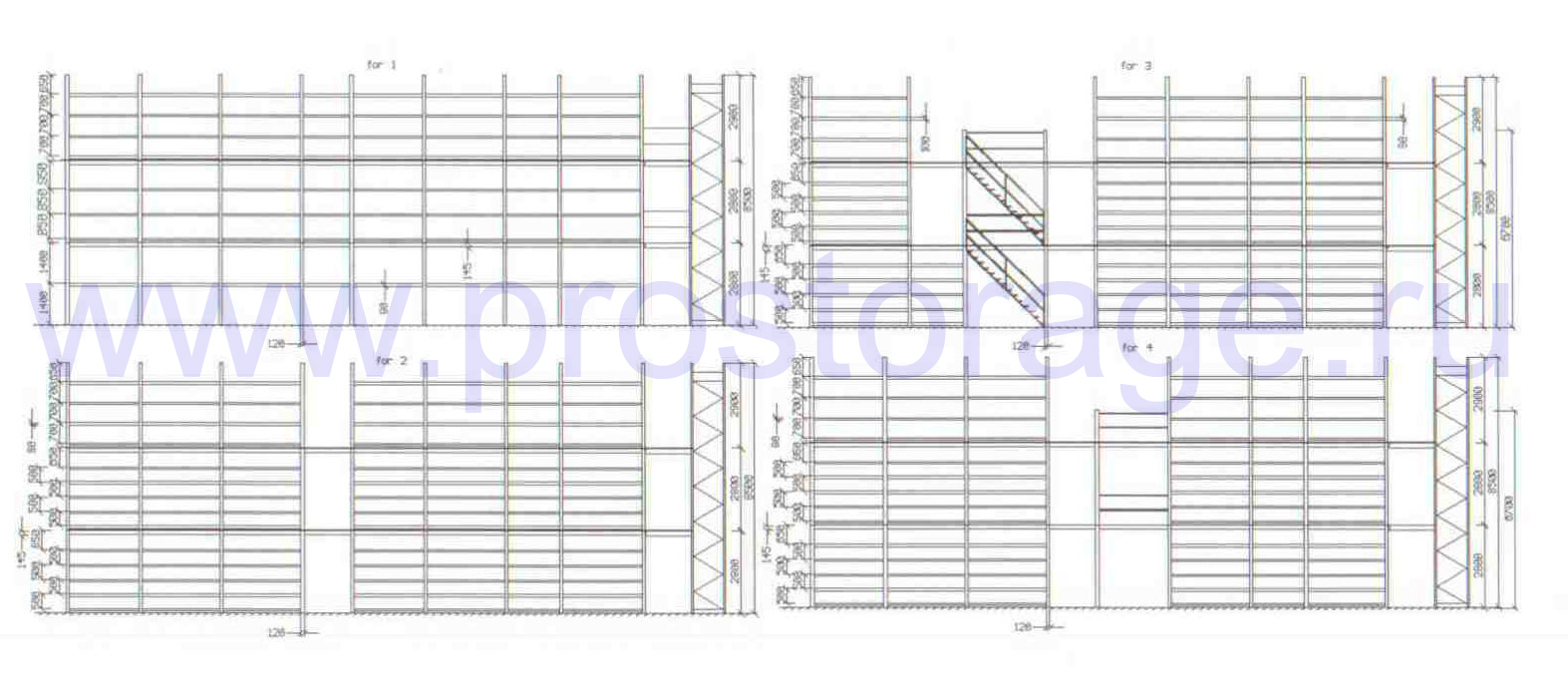

Настил полок стеллажей изготовлен из панелей МДФ и усилен металлическими связями. Металлические связи устанавливаются непосредственно на балки стеллажей и выполняют функцию рёбер жёсткости. Балки полочного стеллажа окрашены порошковой краской в оранжевый цвет (RAL2004). Максимально допустимая нагрузка на погонный метр полок стеллажей составляет 400 кг. Глубина полок всех стеллажей 1200 мм. Секции стеллажей имеют разную ширину, которая варьируется от 1600 до 3300 мм.

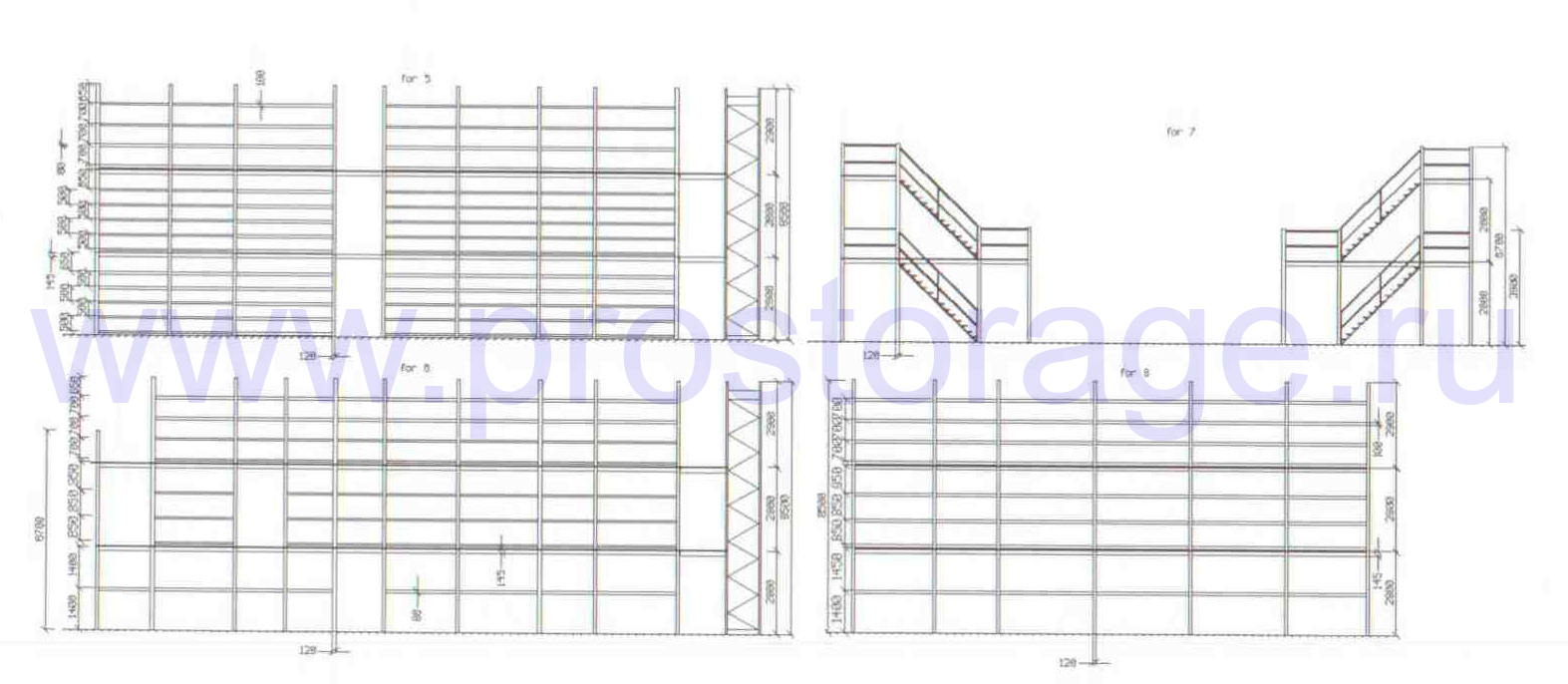

Крайние ряды стеллажей на 1 этаже мезонина (сечение № 1, 6, 8) предназначены для хранения крупногабаритных грузов, поэтому там организованно только 2 уровня хранения с расстоянием между полками 1400 мм. По этой же причине, на 2 этаже мезонина установлены стеллажи с 3-мя уровнями хранения и расстоянием между полками 850 мм.

Все остальные полочные стеллажи на 1 и 2-ом этажах мезонина имеют 5 уровней хранения (сечение № 2, 3, 4, 5, 7) и расстояние между всеми полками, кроме верхних, составляет 500 мм. Высота верхнего уровня хранения увеличена на 150 мм для удобства работы. На всех стеллажах 3-го этажа мезонина установлены по 4 полки. Расстояние между уровнями хранения составляет 700 мм. Дифференцированный подход в определении количества уровней полочного хранения и расстояния между ними стал возможен благодаря предоставленной заказчиком информации о габаритах и весе хранимого груза.

«СторЭдж» системы хранения - Пример 3-х уровневого складского мезонина

«СторЭдж» системы хранения - Пример 3-х уровневого складского мезонина

Площадь полочного хранения стеллажей данного мезонина составляет около 2 300 квадратных  метров. Объём хранения на полках стеллажей составляет около 1 500 кубических метров.

Установка мезонинного стеллажа позволило заказчику увеличить площадь и объём хранения в 3 раза без увеличения складских площадей.
